基于模型控制電力電子實驗箱--YXMBD-EPBOX10
關鍵詞：
基于模型設計
電力電子仿真
電力電子實驗箱
Simulink
YXMBD
所屬分類：
DSP實驗箱
聯系我們
產品描述
現代電力電子技術發展闡述
電力電子技術作為門新興的交叉學科，在能源革命中扮演著重要角色，電力電子技術的應用必須要進行相應的充分準備才能將其優勢發揮到最大，否則該技術的潛能不能得到工程技術人員的深刻認識，或者預期的節能效果也可能會因?yàn)殄e(cuò)誤的參數設置而無法實現。
現代工業對電氣工程技術人員的專業素質提出越來越高的要求，電力電子專業人員不僅要具備扎實的理論知識、全面的計劃能力，還要掌握接線和參數設置等實踐技能。因此，面向技術應用的高等工程必須要強調實踐導向。
研旭驅動控制器可通過編程接口實現自由編程。借助YXSPACE實驗系統可在Matlab®/Simulink®中實現復雜變速驅動的快速仿真，然后將生成的代碼程序?qū)懭腧?qū)動控制器中。在可變負載條件下，學生還可以使用拓展工具對系統進行復雜分析。Matlab®/Simulink®是高等院校廣泛使用的實驗和科研軟件，研旭電力電子實驗系統實現驅動硬件系統與該軟件的實時互動操作，為電力電子和驅動技術實驗教學和科研提供了一種新方式。
一、YXMBD系列簡介
為了支持高校電力電子和半實物仿真的教學，南京研旭特推出了基于模型設計的電力電子和運動控制系列產品，該系列產品可以滿足電氣工程、電力電子、自動化和控制科學等工科學科相關的教學與科研需求。
系統提供給學生從電路原理，電路構建，到Simunlnk模型設計以及仿真，直至最后實際功率電路驗證等一整套學習過程。這樣學生可以首先了解理論層，然后通過離線仿真對理論層加深理解，進而再對實際硬件進行控制，獲得真實的控制數據。讓學生更加清晰的了解理論、仿真與實際硬件控制的關系。
針對基礎教學方面，YXMBD-EPBOX10提供了豐富的實驗例程，可以完成《電力電子技術》、《自動控制原理》等課程的相關基礎實驗。實驗例程從基礎的電路原理介紹、Simulink搭建仿真模型、實際硬件控制等層次入手，由淺入深，循序漸進的指導學生。
二、系統組成
YXMBD-EPBOX10基于模型設計多電機驅動實驗平臺包含SP1000快速原型控制器、電力電子功率板及可調直流電源。每個平臺都有獨立的接口，方便拆卸，同時配備獨立的實驗教程及實例介紹，平臺資源豐富，資源齊全。

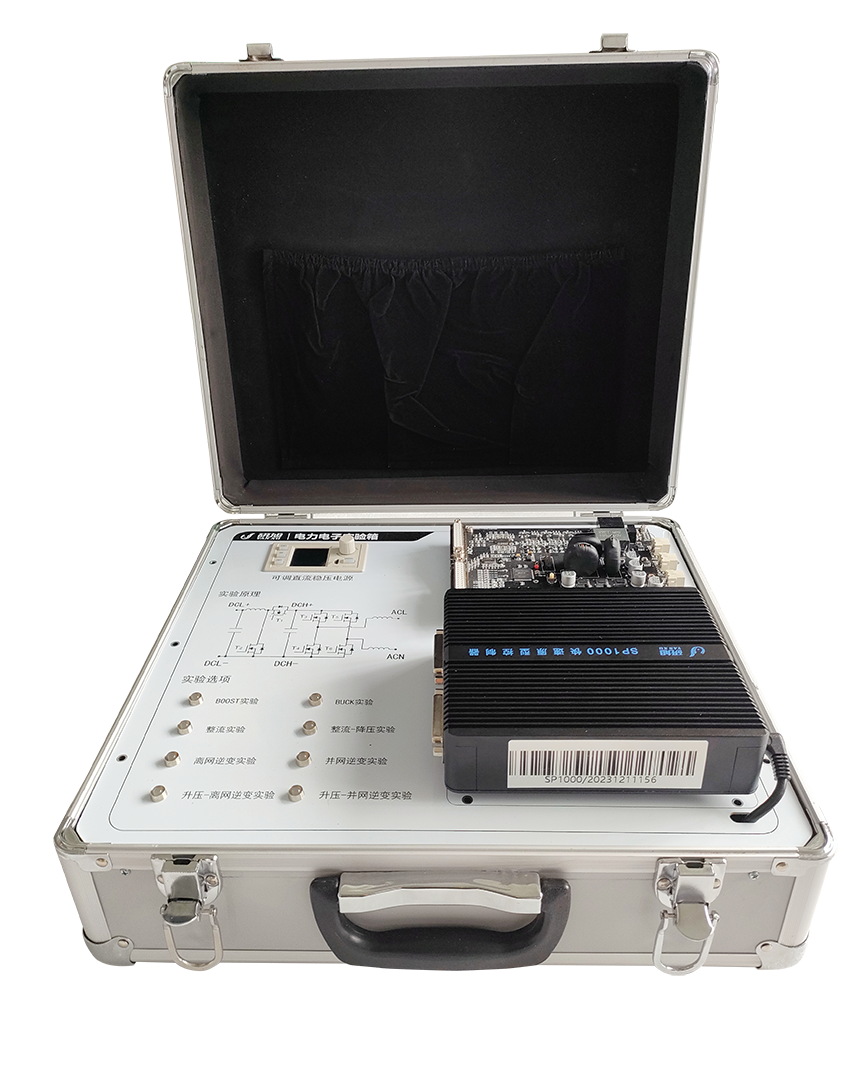

圖1 系統實物圖

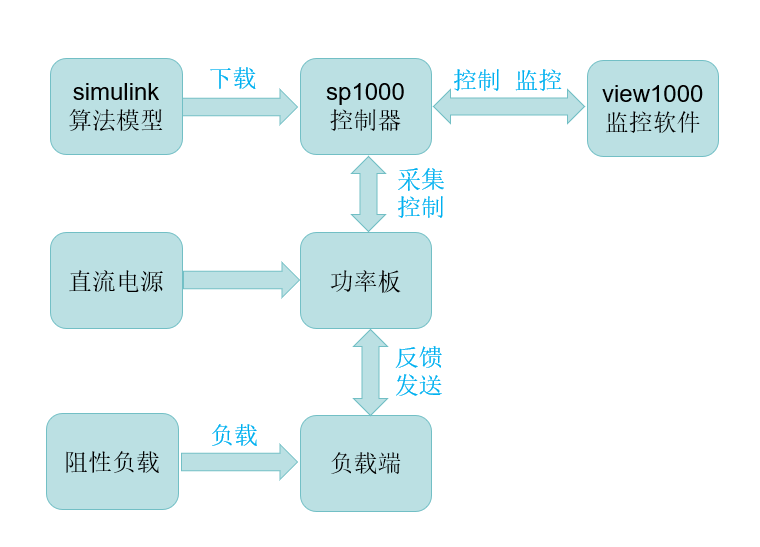

圖2 系統組成圖

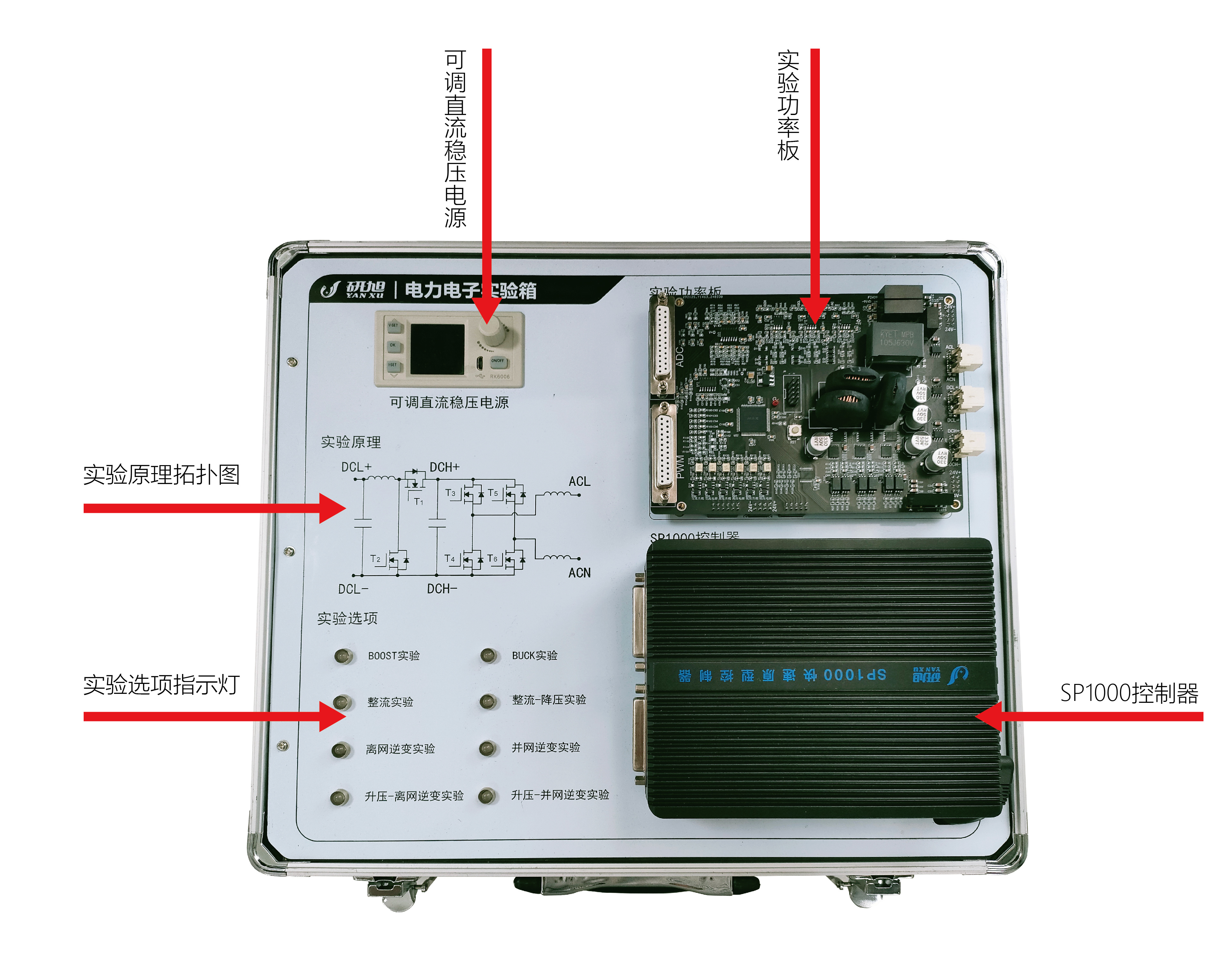

系統組成介紹：
?SP1000快速原型控制器：系統核心控制器，DSP+FPGA雙核架構，Simulink模型一鍵下載，加載后可與VIEW1000上位機軟件實時交互數據，方便數據跟蹤，波形監控或者在線調參。
?電力電子實驗箱：實驗箱包含BUCK、BOOST以及全橋電路，可以實現直流的升降壓和交直流的整流及逆變，且功率板有成熟的硬件保護電路，當電壓或電流超過保護值時會自動切斷電源的輸入。
?可調直流穩壓電源：小體積的直流穩壓源，支持電壓0~60V,電流0~6A的直流輸出，完全滿足電力電子實驗箱的電源需求。
?Matlab：Simulink 是 MATLAB最重要的組件之一，它提供一個動態系統建模、仿真和綜合分析的集成環境，在該環境中，無需大量書寫程序，而只需要通過簡單直觀的鼠標操作，就可構造出復雜的系統。在此系統中，模型搭建完成后，可以一鍵下載到控制器中，省去復雜的設置過程。
?VIEW1000：研旭自主開發的上位機軟件，采用以太網通訊，用于實現與SP1000的實時數據交互，方便客戶進行數據分析，波形監控及在線調參等功能。
三 : 產品核心設備介紹
3.1 SP1000快速原型控制器
RCP控制器特點

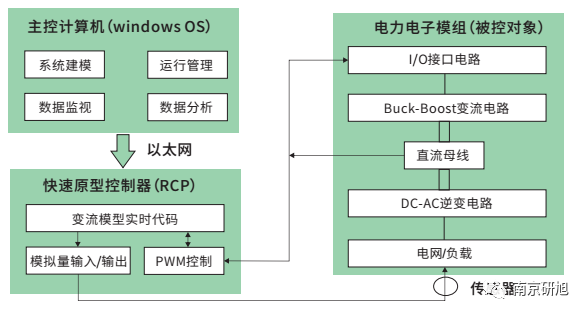

研旭公司推出的YXSPACE產品系列，能夠?qū)⒂脩粼O(shè)計的圖形化的高級語言編寫的控制算法（Simulink）轉換成DIDO、AIAO量，完成實際硬件控制。其基本控制框圖如下所示：
控制算法模型一般采用Matlab中的Simulink工具搭建，將模型中的接口與硬件驅動接口綁定后，再結合TI公司的CCS編譯工具產生可執行文件，下載至YXSPACE控制器中運行。
研旭YXSPACE-VIEW1000軟件主要用于配置YXSPACE控制器工作模式，同時可以實時監測控制過程中的各類運行量，包括采集量、中間控制變量等。YXSPACE-VIEW1000包括了6類監控功能，分別為功能按鈕、通用DO按鈕、通用DI指示燈、波形顯示、設定數值、回顯數值等。用戶可以借助這些功能，直觀、方便的了解控制器內部運行的詳細信息。

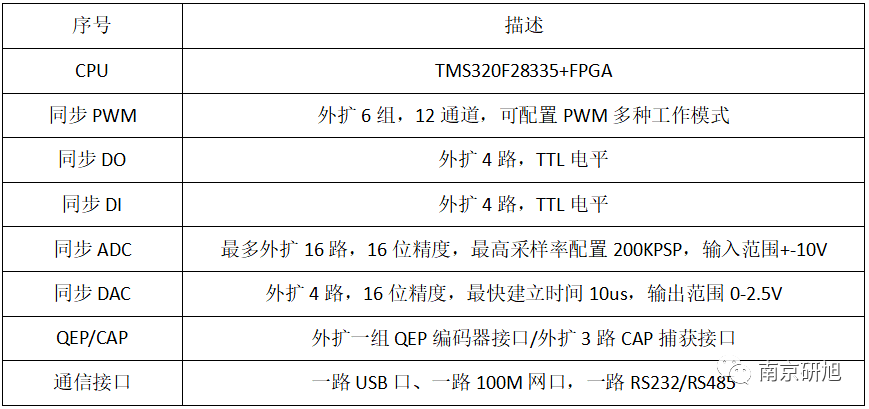

控制器資源

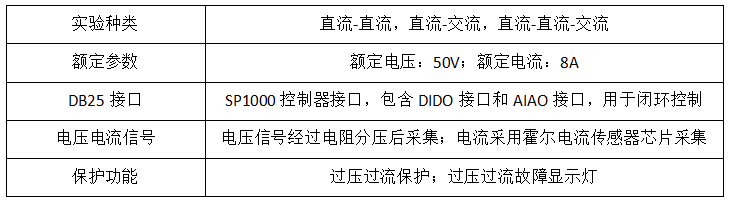

3.2 實驗功率板
3.3 實驗管理及課程培訓系統

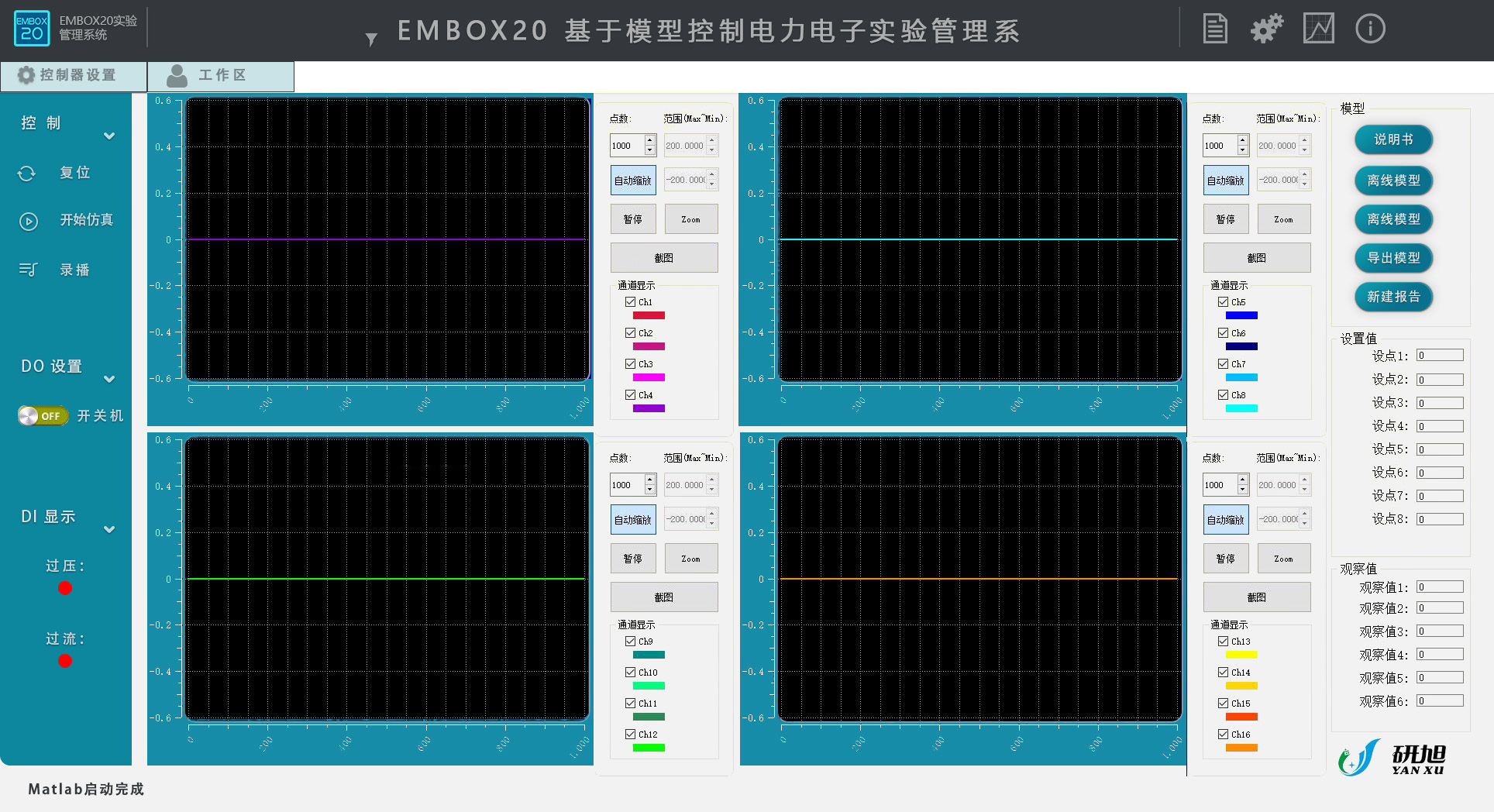

實驗管理系統主界面
? 創新的交互式實驗課程軟件，提供進行實驗所需的各種支持。它不僅提供實驗過程指導，還提供相關理論知識講解介紹，記錄測量結果，并可導出各類數據。
? 實驗課程軟件需集成所有的實驗例程，統一在一個軟件中運行，可一鍵打開，自動完成程序的下載、仿真以及數據的在線觀測。
? 實驗課程軟件需提供進行實驗所需的各種支持。包括但不限于實驗指導書，相關理論知識講解、自動記錄實驗過程中的各種數據，導出各類數據。
? 支持Matlab運行環境及Simulink實驗仿真模型，結合實驗課程，可直接一鍵打開模型并自動搭建UI界面，提供離線模式和在線模型，可直接進行仿真實驗驗證。
? 每一個例程都提供離線仿真模型和實物控制模型，學生導入模型，進行虛擬仿真和實物控制的實驗驗證。
? 原理理論學習，實驗管理系統提供相關實驗的理論內容與輔助教學視頻，可由教師機進行管理。

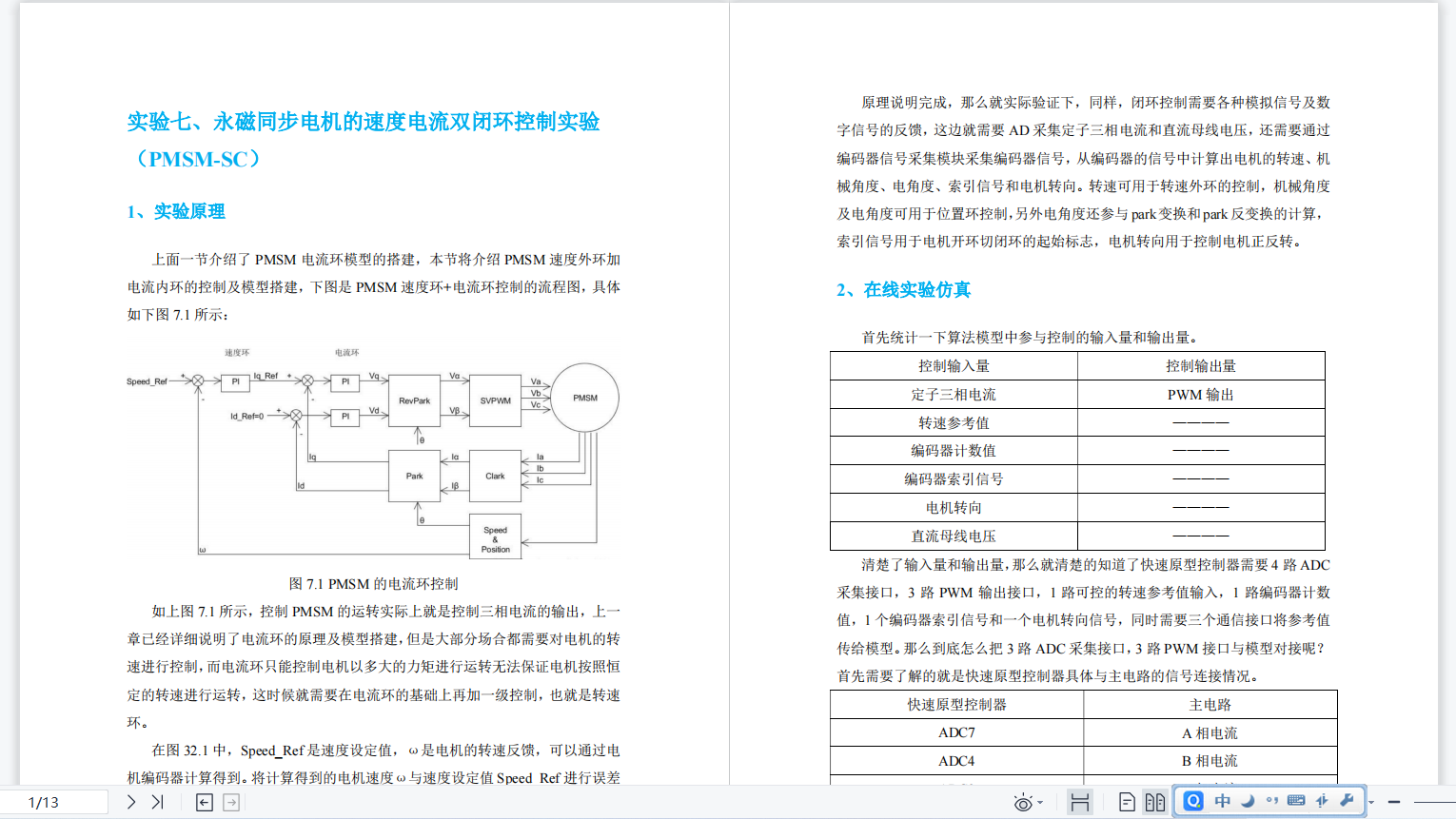

獨立例程說明書集成可直接打開
? 集成所有實驗例程，系統可自動導入相應實驗的Simulink控制模型，無需打開其他軟件。
? 可導入預設實驗控制界面，集成章節化的實驗說明手冊，在實驗工程文件基礎上按照實驗指導進行控制操。

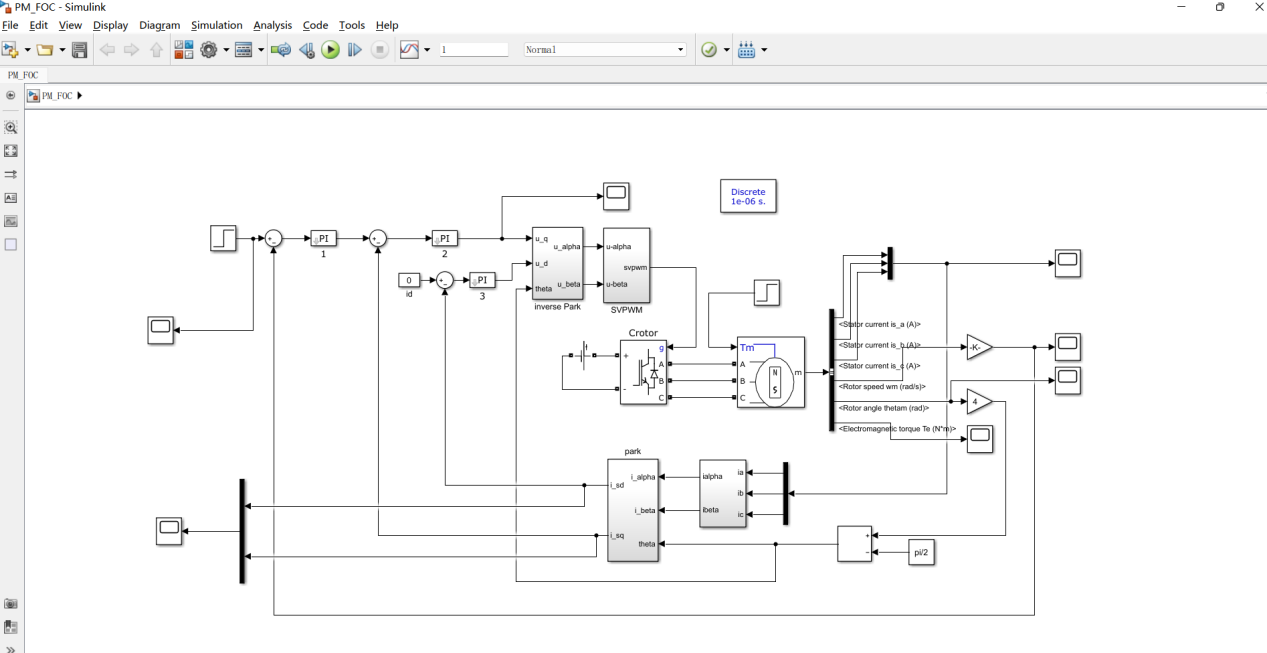

離線matlab模型集成調用
在線matlab模型集成調用
? 可自動抓取實驗數據、完善實驗報告，提交實驗報告，若有其他開放性實驗，可自己建立相關模型進行驗證。
? 可自動保存實驗過程中產生的各種數據，支持自主導入控制模型，進行快速原型控制器的程序一鍵生成與燒寫。

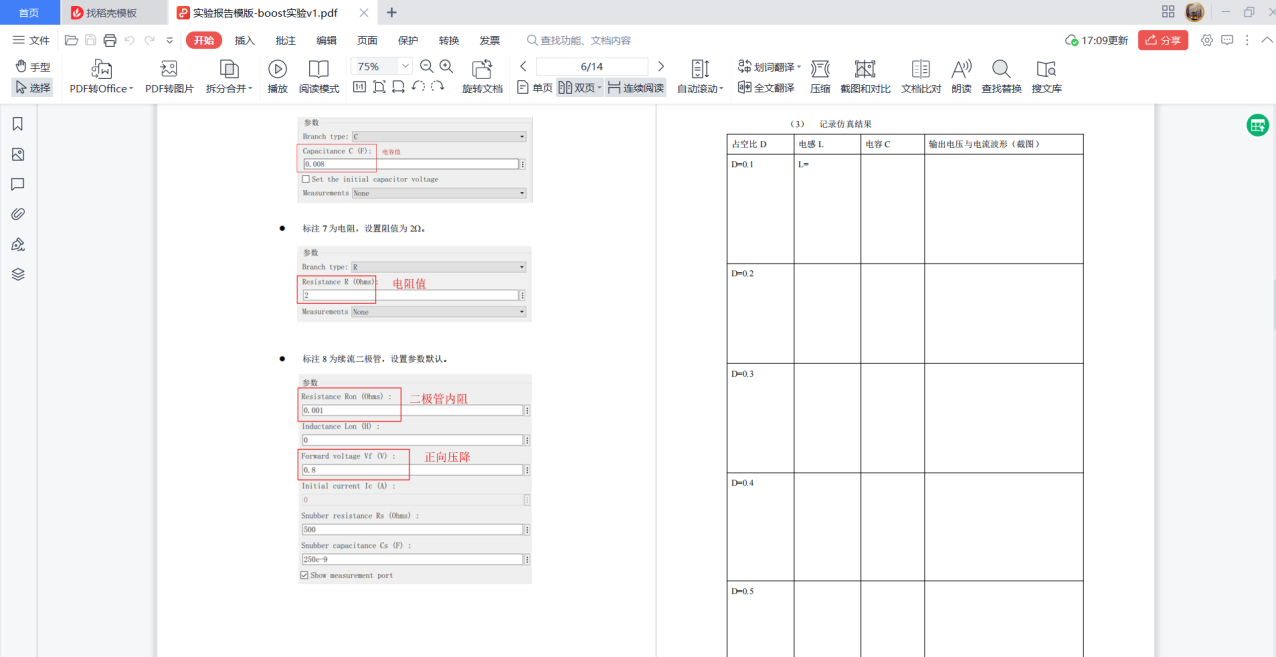

實驗報告模板

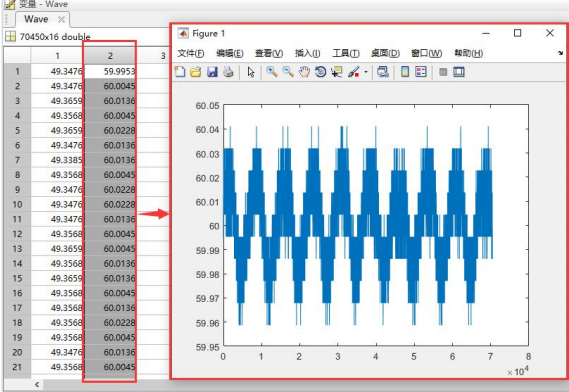

Mat錄波數據顯示
? 數據庫管理系統，并具備錄波功能，波形數據可直接在matlab或第三方軟件中打開并查看。
四 : 實驗例程
1、基礎操作實驗
1.1 基于模型開發（MBD）理念介紹
1.2 快速原型控制器（RCP）介紹
1.3 RCP控制器與matlab對接操作
1.4 Simulink離線模型的分割與硬件模型庫的調用
1.5 RCP實時仿真監控系統界面的搭建
2、開環控制實驗
2.1 PWM、SPWM調制原理及Simulink實現
2.1 Boost升壓DC-DC直流-直流變換實驗-開環（離線模型+在線模型）；
2.2 Buck降壓DC-DC直流-直流變換實驗-開環（離線模型+在線模型）；
2.3 離網逆變DC-AC直流-交流變換實驗-閉環（離線模型+在線模型）；
3、閉環控制實驗
3.1 Boost升壓DC-DC直流-直流變換實驗-閉環（離線模型+在線模型）；
3.2 Buck降壓DC-DC直流-直流變換實驗-閉環（離線模型+在線模型）；
3.3 交流整流AC-DC交流-直流變換實驗（離線模型+在線模型）；
3.4 離網逆變DC-AC直流-交流變換實驗-閉環（離線模型+在線模型）；
3.5 并網逆變DC-AC直流-交流變換實驗（離線模型+在線模型）；
4、進階創新實驗
4.1 光伏離網逆變DC-DC-AC直流-直流-交流兩級變換實驗（離線模型+在線模型）；
4.2 光伏并網逆變DC-DC-AC直流-直流-交流兩級變換實驗（離線模型+在線模型）；
4.3 交流整流AC-DC-DC交流-直流-直流兩級變換實驗（離線模型+在線模型）；
五 : 實驗?zāi)Ｐ涂刂剖纠?/strong>

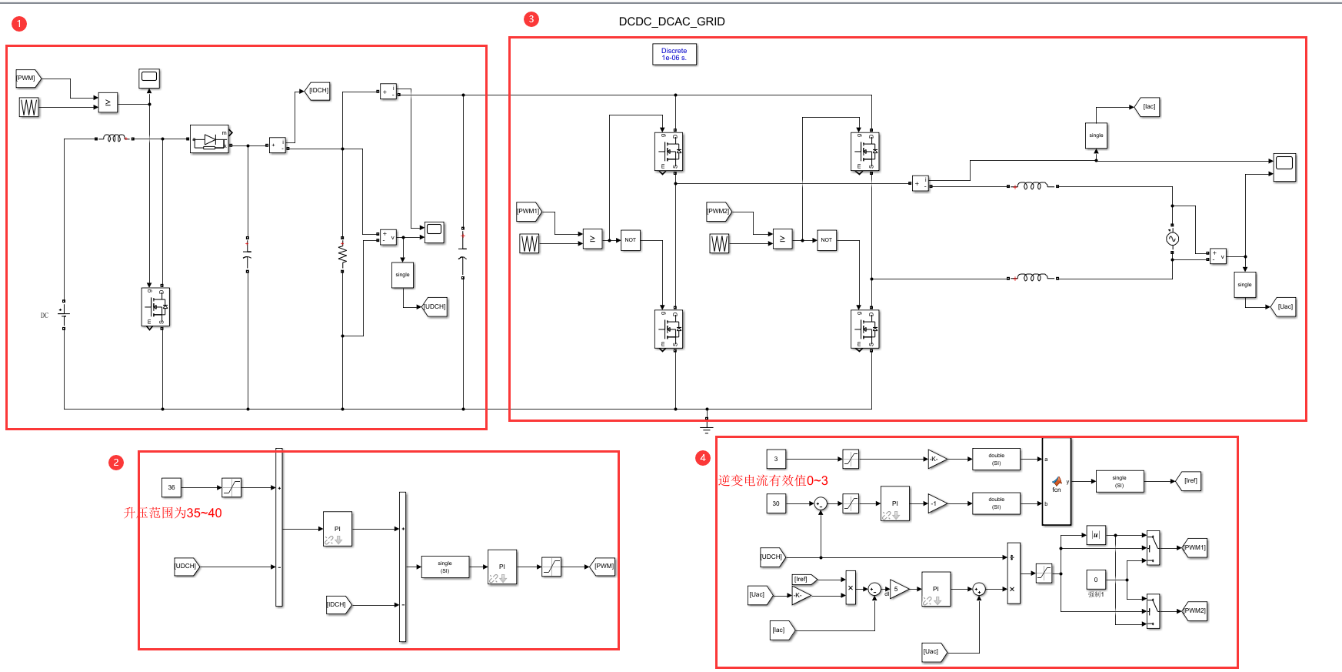

5.1 離線仿真：打開并網逆變DC-DC-AC示例Simulink離線模型。
標注1和2為BOOST升壓的電路和控制算法部分；
標注3和4是并網逆變的電路和控制算法部分；

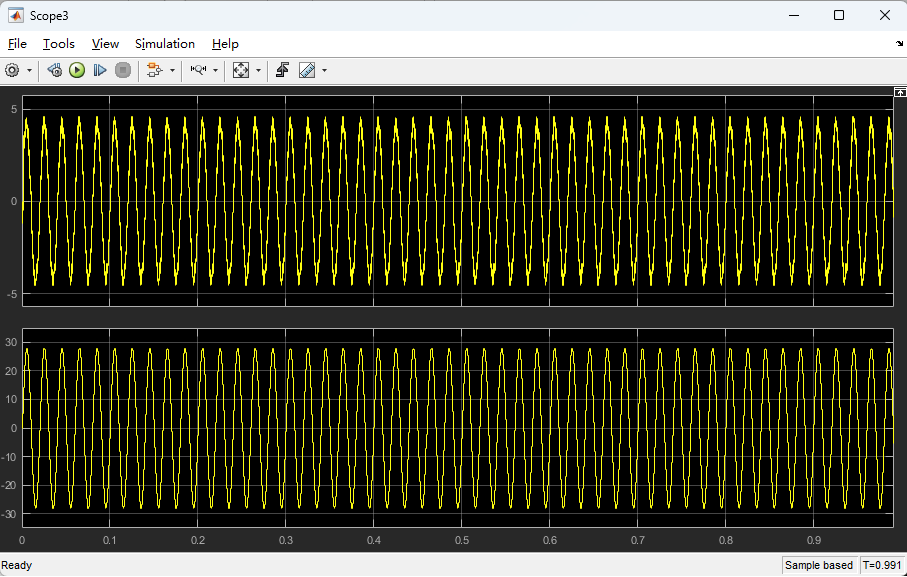

圖5.1.1 為電網電壓和并網電流
圖5.1.2 仿真模型電壓與電流圖
5.2 實物仿真：
雙擊打開MBD1000軟件，在工具欄中單擊“實驗”，然后點擊“綜合實驗”并選擇實驗八：光伏并網逆變DC-DC-AC直流-直流-交流兩級變換實驗。
打開已搭建好模型“Boost_GRID.slx”

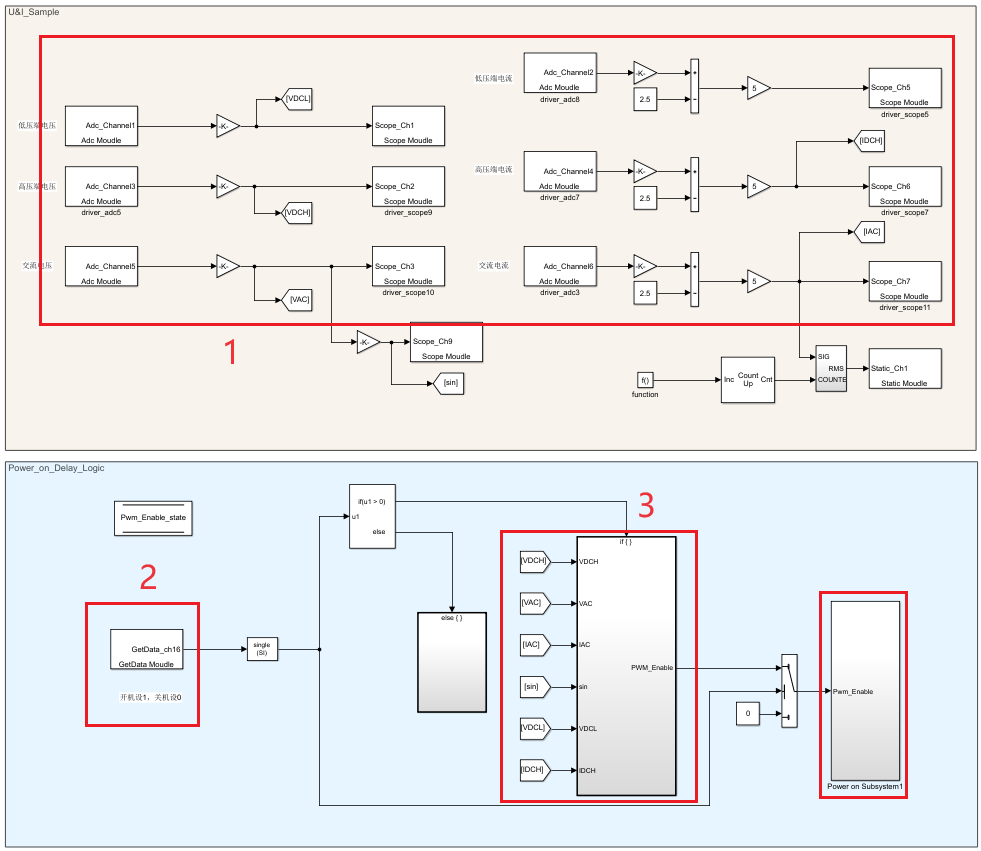

圖中紅色標注：
1、ADC 采集模塊；
2、開關機設置；
3、實際控制部分；
4、硬件部分的使能與繼電器開關；

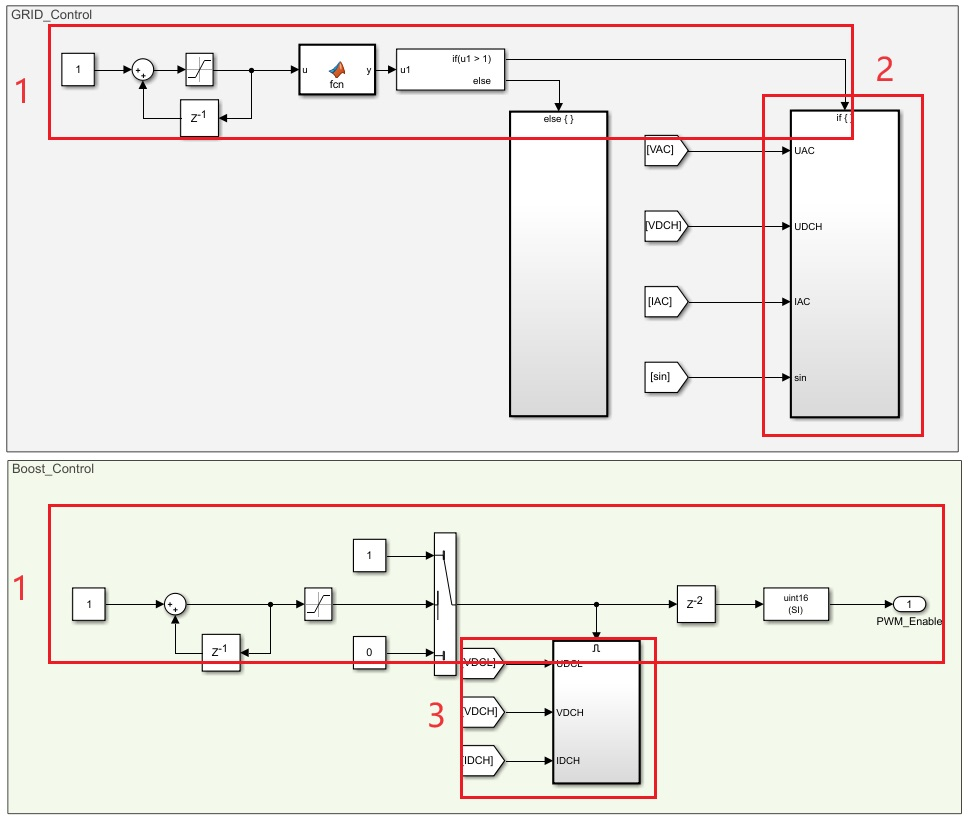

第3部分打開后如下圖所示：
（1）延時2S后給出使能信號；
（2）逆變實際控制部分的模型；
（3）升壓實際控制部分的模型；

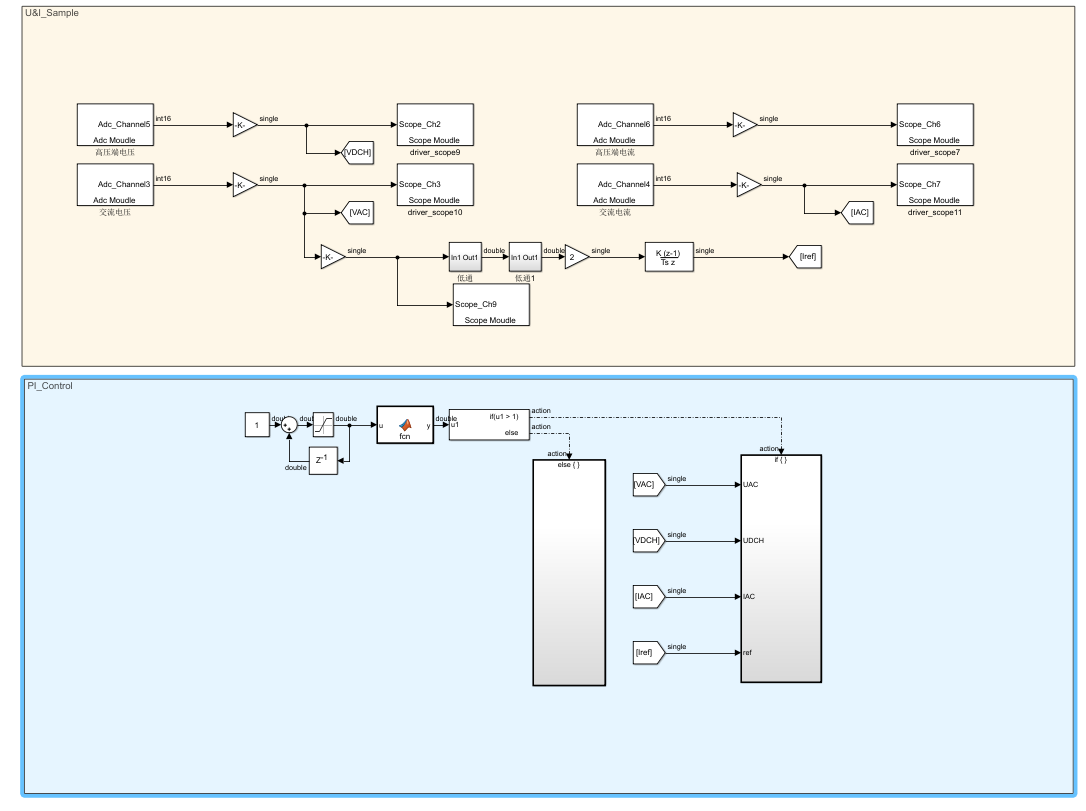

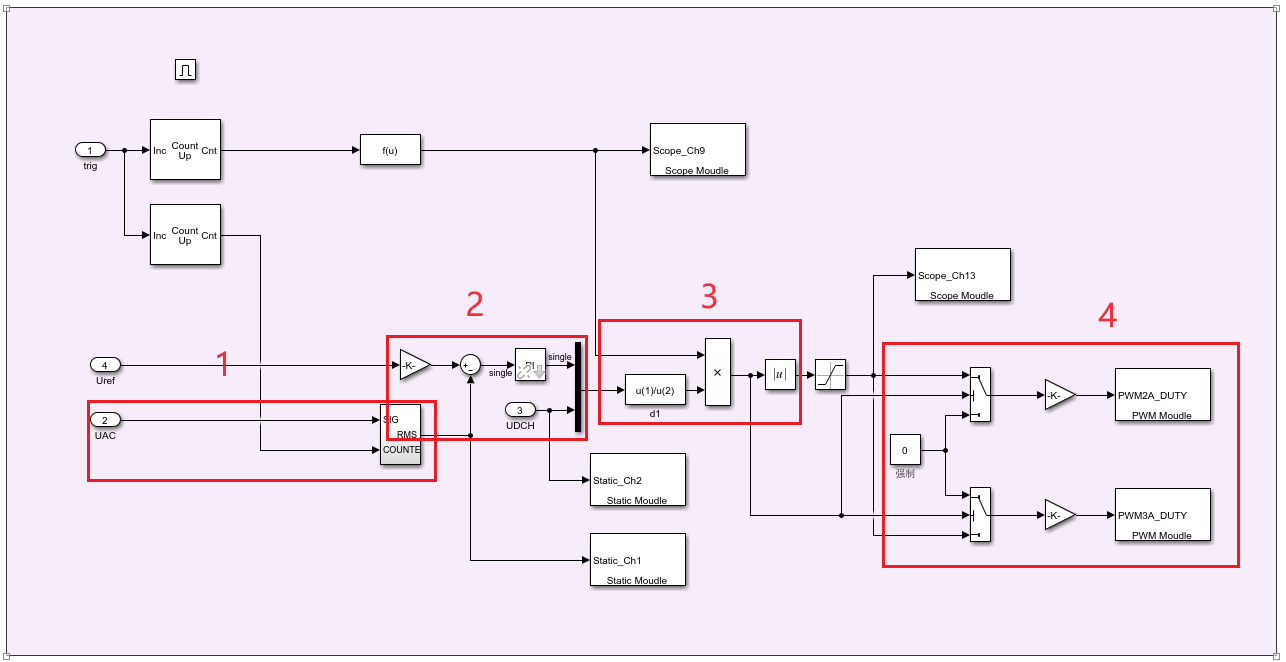

第（2）部分展開：
1)計算出實際采到的交流電壓有效值；
2)將設定的逆變電壓有效值參考值與實際交流電壓有效值的差值進行PI計算
3)將占空比與參考波乘積得到逆變占空比；
4)占空比傳輸模塊：將計算得到的占空比，通過 PWM1A_DUTY 模塊傳輸?shù)絇WM模塊進行 PWM 信號的輸出；

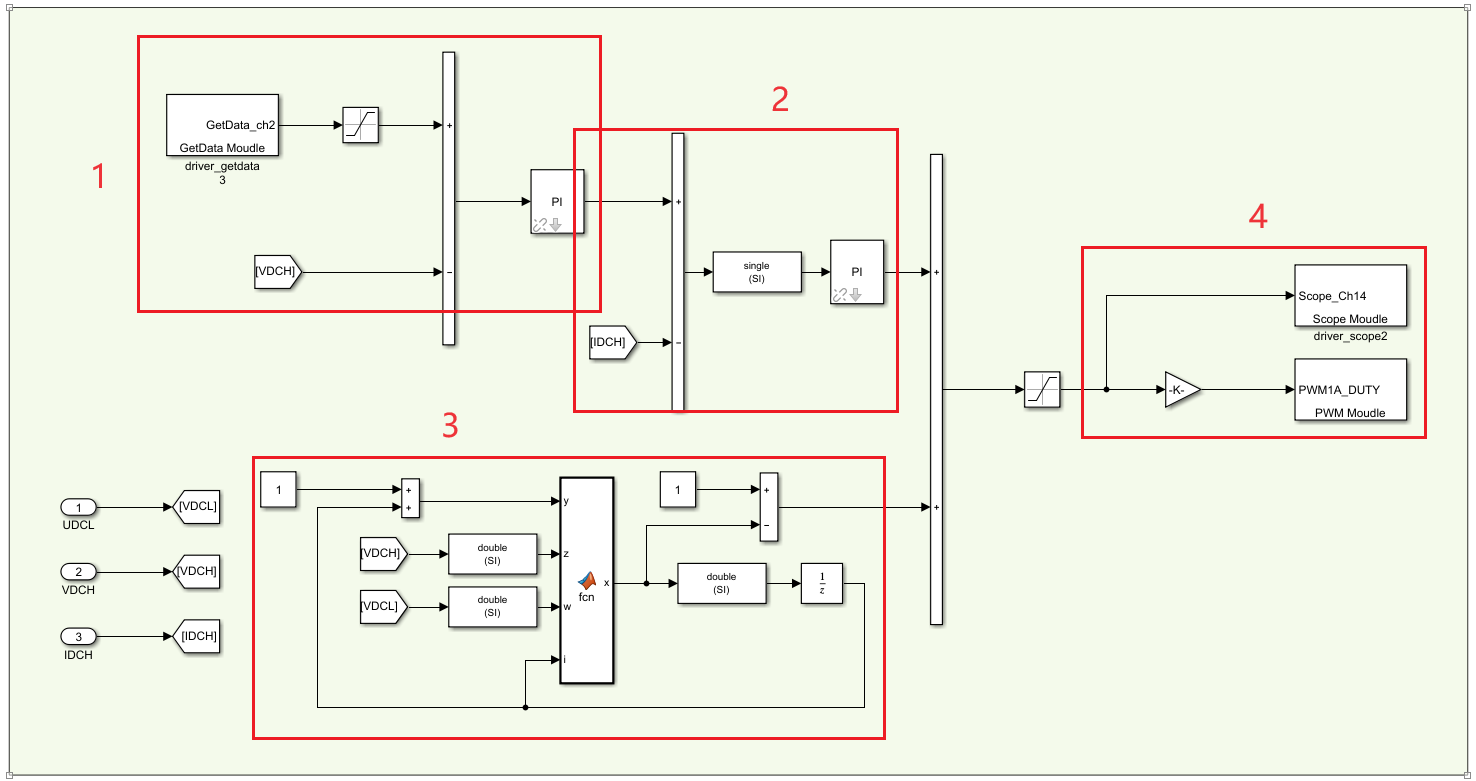

第（3）部分展開：
1)將GetData_ch2設定的升壓電壓值與高壓端電壓做差值代入PI環即電壓外環得到基準電流；
2)將基準電流與實際高壓端電流值作比較得到的差值代入PI環即電流內環中計算占空比；
3)在仿真開始階段根據高壓端和低壓端電壓給出一個初始占空比；
4)占空比傳輸模塊：將計算得到的占空比，通過 PWM1A_DUTY 模塊傳輸?shù)?PWM模塊進行 PWM 信號的輸出
5.3 控制界面：

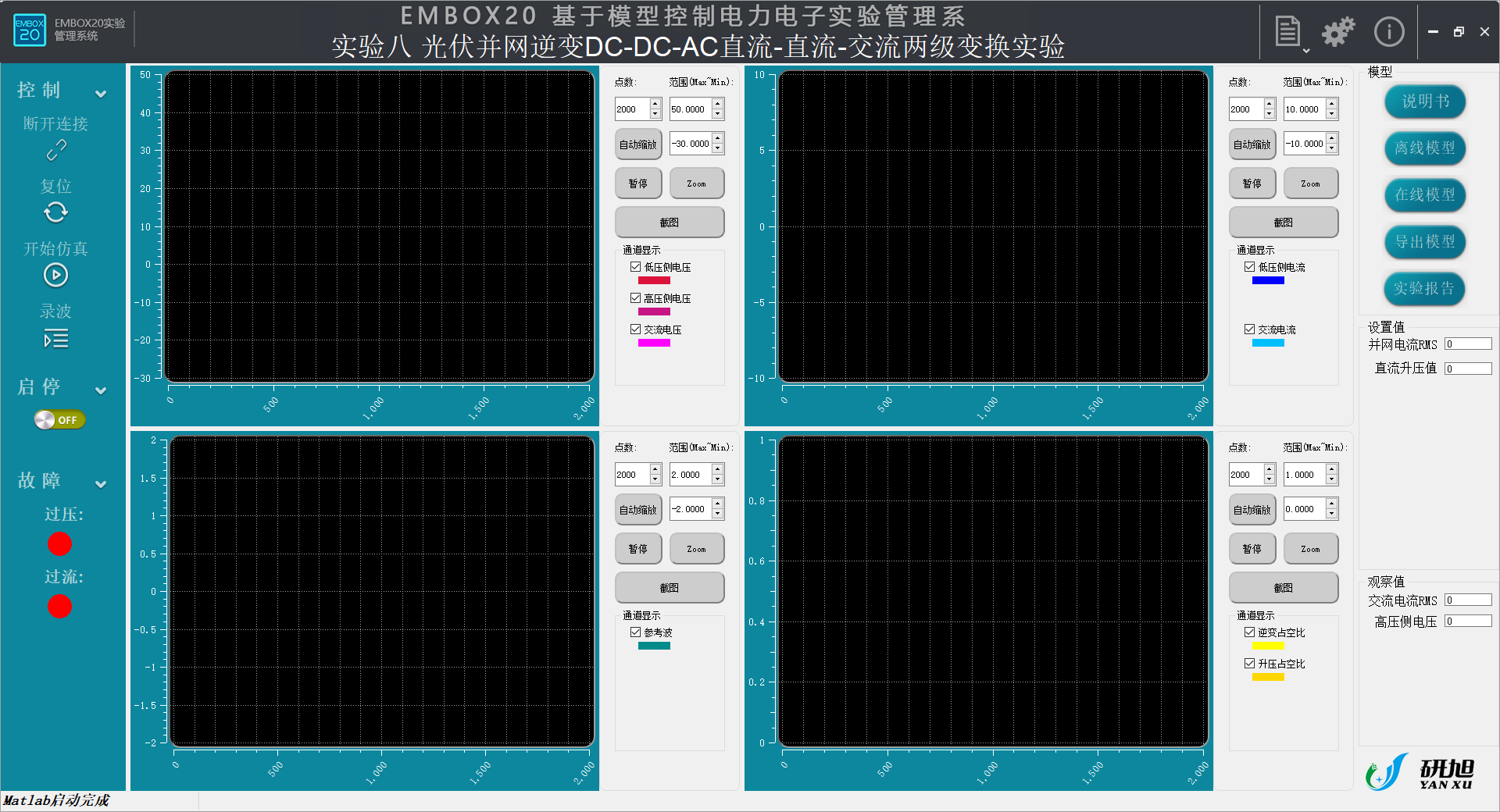

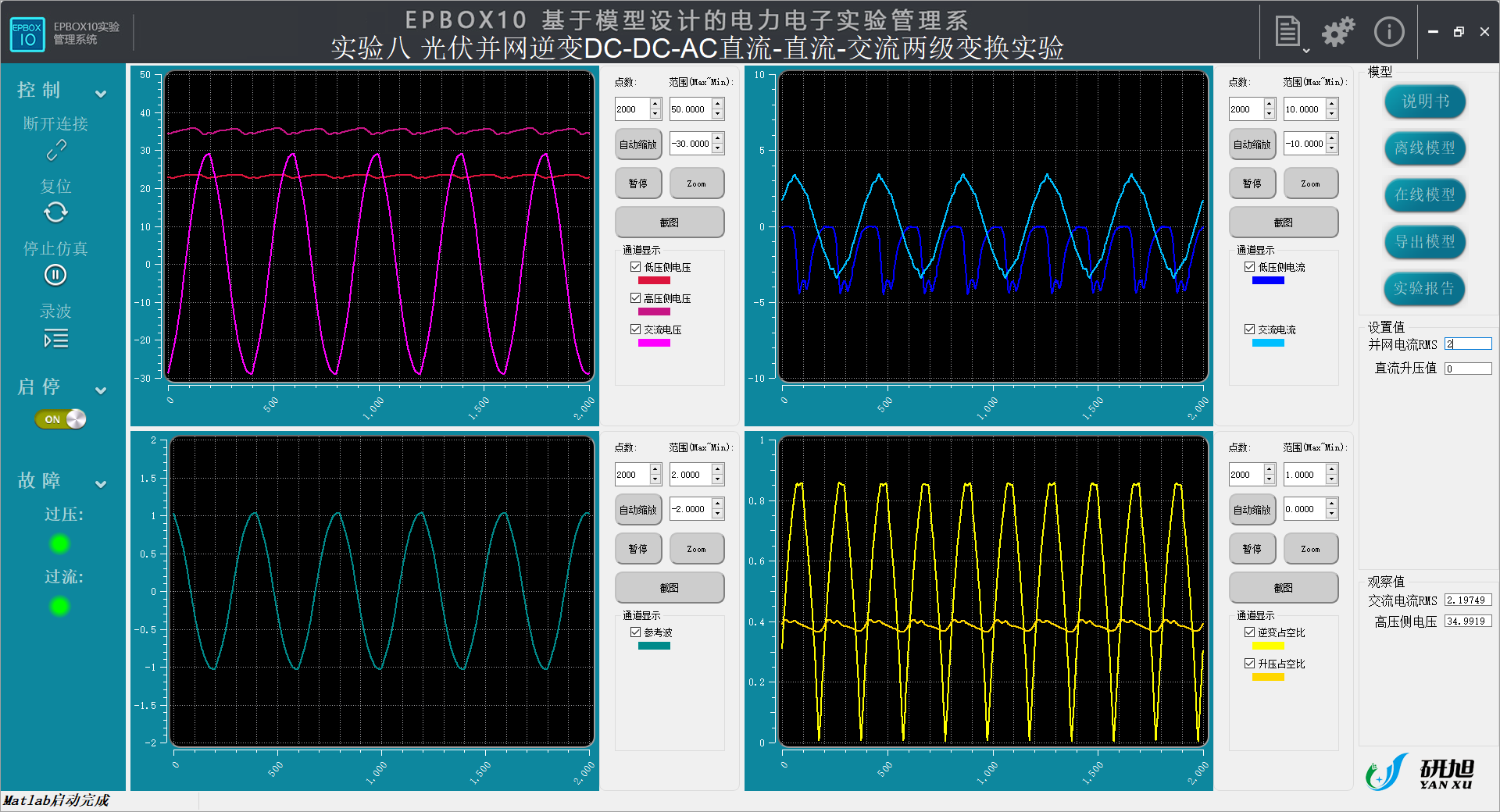

模型運行過程中可通過上位機界面查看控制效果，運行結果如下圖5.3.1所示，同時可以點擊“錄波”按鈕，以備后期分析數據；
圖5.3.1 運行結果
可將保存的數據xx.mat放入MATLAB查看，采用Matlab的繪圖工具對波形進行分析

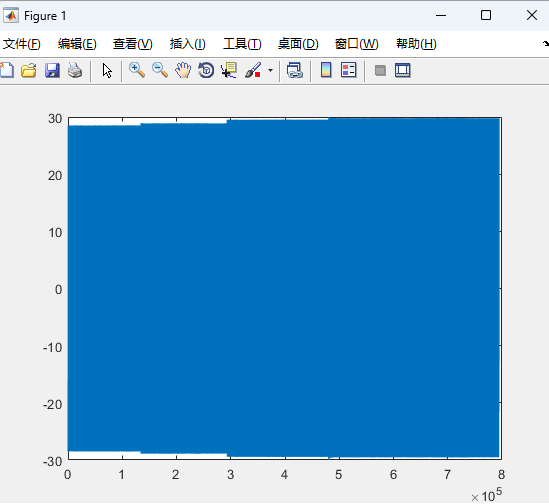

下圖5.3.2為交流電壓波形圖；
圖5.3.2 交流電壓波形

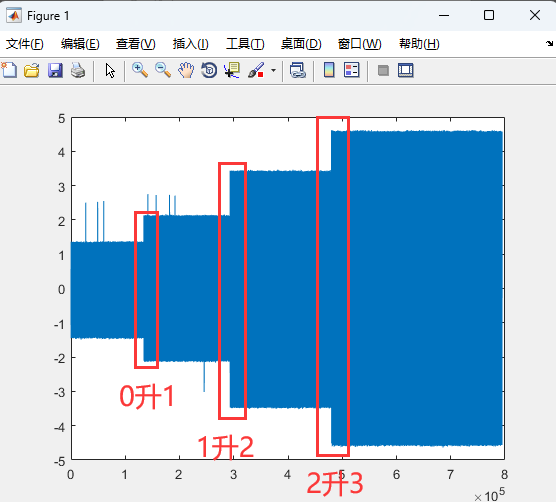

交流電流在不同的有功電流限制下的波形如下圖5.3.3 所示；
圖5.3.3 交流電流波形
可以看出，隨著有功電流的增加，交流電流也隨著變大。
